    Разъем Aux головного устройства Jvc, Вряд ли кто-то знает, но вдруг...

    vGera сообщение23.6.2009, 22:50

    Сообщение #1

    Senior GURU

    Группа: Модераторы

    Сообщений: 53 870

    Регистрация: 17.4.2007

    Из: Питера

    Пользователь №: 19 020

    Пол: муж
    Lancer IX седан 1.6 МТ

    Всем добрый вечер али день. Подскажите, если кто в курсе, как называется разъем, устанавливаемый на зад магнитол JVC и как я понял Sony и еще кого-то, для подключения внешних устройств (линейный вход, внешний тюнер, changer и т.п.)?

    В продаже существуют штатные переходники с этого разъема на все, включая "колокольчики", но цена под 2000 меня категорически не устраивает.

    Собсна хочется узнать, кто производит разъем и какой у него партнамбер, чтобы попробовать его заказать (цена должна быть ну отсилы рублей 100).

    Тупой поиск по всемирным каталогам типа RS Components, а так же по нашим Терраэлектроникам и Чип и Дипам сходу ничего не дал...

    Картинко:


    Вернуться в начало страницы +Ответить с цитированием данного сообщения NeWT сообщение24.6.2009, 0:15

    Сообщение #2

    GURU

    Группа: Пользователи

    Сообщений: 959

    Регистрация: 5.5.2009

    Из: МО, п. Монино

    Пользователь №: 49 454

    Пол: муж
    Lancer IX 2.0 Sedan МКПП

    Я бы напаял и наколхозил smile.gifИ тоже бы в 100р. уложился. Вернуться в начало страницы +Ответить с цитированием данного сообщения vGera сообщение24.6.2009, 0:41

    Сообщение #3

    Senior GURU

    Группа: Модераторы

    Сообщений: 53 870

    Регистрация: 17.4.2007

    Из: Питера

    Пользователь №: 19 020

    Пол: муж
    Lancer IX седан 1.6 МТ

    Ну да, вариант - тупо разобрать голову и припаять провод, вообще бесплатно cool.gifВернуться в начало страницы руками +Ответить с цитированием данного сообщения TCL сообщение24.6.2009, 1:03

    Сообщение #4

    Senior GURU

    Группа: Пользователи

    Сообщений: 1 319

    Регистрация: 21.8.2008

    Из: Брянск

    Пользователь №: 38 331

    Пол: муж
    VW Jetta 2010

    Мож все-таки проще отрезать сам разьем, да припаять другой от которого есть ответная часть. Быстрее, дешевле, удобнее. biggrin.gifВ любых радиотоварах незадорого можно найти вполне приличную пару папа\мама. Вернуться в начало страницы +Ответить с цитированием данного сообщения FrolovDU сообщение24.6.2009, 1:05

    Сообщение #5

    Member

    Группа: Пользователи

    Сообщений: 311

    Регистрация: 3.3.2009

    Из: Московская область

    Пользователь №: 46 381

    Пол: муж
    Lancer IX 1,6 MT X42

    На мой взгляд больше на changer похоже т.к. пинов много.

    Точное название можно в мануале на голову поискать, если его нет, слить из тырнета по марке головы.....

    А так дохлый номер такой разьем в продаже искать ИМХО (тем более в Чипе Дипе), эт что-то нестандартное выдуманное конкретным производителем и разработанное на заказ как разъемы для мобил (хорошо если в линейке телефонов одного производителя одинаковые будут)

    Нада ж как то к ним зарядники сбывать вот и навязывает каждый свой разъем.

    Вернуться в начало страницы +Ответить с цитированием данного сообщения mann сообщение24.6.2009, 1:25

    Сообщение #6

    Senior Member

    Группа: Пользователи

    Сообщений: 681

    Регистрация: 25.9.2008

    Из: г.Ленинград

    Пользователь №: 39 665

    Пол: муж
    OUT XL

    это провод от чейнджера, его можно найти на Юноне, обрезать и т.д.

    Вернуться в начало страницы +Ответить с цитированием данного сообщения Liquid сообщение24.6.2009, 6:18

    Сообщение #7

    Senior GURU

    Группа: Пользователи

    Сообщений: 1 747

    Регистрация: 9.10.2007

    Из: Москва, ЮАО

    Пользователь №: 26 419

    Пол: муж
    Lancer IX 2.0 AT

    Попробуй узнать здесь, они должны знать.

    Вернуться в начало страницы +Ответить с цитированием данного сообщения Friday сообщение24.6.2009, 8:33

    Сообщение #8

    Newbie

    Группа: Пользователи

    Сообщений: 37

    Регистрация: 20.5.2009

    Пользователь №: 50 068

    Пол: муж
    lancer 1.6

    Разъем ММС (смотрим в разъем со стороны контактов) Цвет провода Разъем ISO (смотрим в разъем со стороны контактов) Описание
    1 VIOLET - Фиолетовый B-1 RIGHT REAR (+) - динамик правый задний (+)
    2 GREEN - Зеленый B-7 LEFT REAR (+) - динамик левый задний (+)
    3 BLUE/WHITE - Синий/Белый A-5 ACTIVE ANTENNA (+) - выход для управления антенной
    4 ORANGE - Оранжевый A-6 CAR LIGHT (+) - подсветка (+)
    5 WHITE - Белый B-5 LEFT FRONT (+) - динамик левый передний (+)
    6 GREY - Серый B-3 RIGHT FRONT (+) - динамик правый передний (+)
    7 VIOLET/BLACK - фиолетовый/Черный B-2 RIGHT REAR (-) - динамик правый задний (-)
    8 GREEN/BLACK - Зеленый/Черный B-8 LEFT REAR (-) - динамик левый задний (-)
    9 --- --- ---
    10 RED - Красный A-7 POWER(+12V) - +12V отключаемое питание с ключа зажигания
    11 YELLOW - Желтый A-4 PERMANENT (+12V) - +12V постоянное
    12 --- --- ---
    13 WHITE/BLACK - Белый/Черный B-6 LEFT FRONT (-) - динамик левый передний (-)
    14 GREY/BLACK - Серый/Черный
    B-4 RIGHT FRONT (-) - динамик правый передний (-)
    --- BLUE - Синий
    A-1 SPEED
    --- PINK - Розовый
    A-2 MUTE - приглушение магнитолы
    --- BLACK - Черный A-8 GROUND - корпус автомобиля

    Вернуться в начало страницы +Ответить с цитированием данного сообщения vGera сообщение24.6.2009, 8:57

    Сообщение #9

    Senior GURU

    Группа: Модераторы

    Сообщений: 53 870

    Регистрация: 17.4.2007

    Из: Питера

    Пользователь №: 19 020

    Пол: муж
    Lancer IX седан 1.6 МТ

    Да мне к магнитоле подключиться надо. Ответная часть того, что на картинке, установлена на заду магнитолы. Собственно того, что на картинке, у меня нет, так бы давно уже все отрезал и припаял. Цитата(Liquid @ 24.6.2009, 6:51)


    Попробуй узнать здесь, они должны знать.


    Если только позвонить им и тупо спросить... Вернуться в начало страницы +Ответить с цитированием данного сообщения mann сообщение24.6.2009, 19:32

    Сообщение #10

    Senior Member

    Группа: Пользователи

    Сообщений: 681

    Регистрация: 25.9.2008

    Из: г.Ленинград

    Пользователь №: 39 665

    Пол: муж
    OUT XL

    Цитата(vGera @ 24.6.2009, 9:30)


    Да мне к магнитоле...


    повторюсь, но то что на картинке - точно можно найти на Юноне, сам искал, только к пионеру. Вернуться в начало страницы +Ответить с цитированием данного сообщения vGera сообщение25.6.2009, 10:52

    Сообщение #11

    Senior GURU

    Группа: Модераторы

    Сообщений: 53 870

    Регистрация: 17.4.2007

    Из: Питера

    Пользователь №: 19 020

    Пол: муж
    Lancer IX седан 1.6 МТ

    ОК, спасиб, съезжу - попробую. Она еще не правратилась окончательно в шмоточно-посудный развал? Давно там был в последний раз...

    Вернуться в начало страницы +Ответить с цитированием данного сообщения mann сообщение25.6.2009, 11:34

    Сообщение #12

    Senior Member

    Группа: Пользователи

    Сообщений: 681

    Регистрация: 25.9.2008

    Из: г.Ленинград

    Пользователь №: 39 665

    Пол: муж
    OUT XL

    "цветет и пахнет" biggrin.gif
    живу недалеко(относительно), был там, месяц назад, покупал диодную ленту... -разброс цен очень большой, надо ходить в разных местах выспрашивать, начали с 900руб., а купил за 470руб. (за метр). -отвлекся smile.gifВернуться в начало страницы +Ответить с цитированием данного сообщения davidoff613 сообщение8.7.2009, 8:39

    Сообщение #13

    Junior Member

    Группа: Пользователи

    Сообщений: 100

    Регистрация: 30.3.2009

    Из: Владимир

    Пользователь №: 47 527

    Пол: муж
    lancer IX, 1.6 AT

    этот разъем на sony штатных такой же?

    Вернуться в начало страницы +Ответить с цитированием данного сообщения vGera сообщение8.7.2009, 9:25

    Сообщение #14

    Senior GURU

    Группа: Модераторы

    Сообщений: 53 870

    Регистрация: 17.4.2007

    Из: Питера

    Пользователь №: 19 020

    Пол: муж
    Lancer IX седан 1.6 МТ

    Я на каком-то буржуйском форуме видел что мол да, у Сони такой же. Но лучше в этом убедиться.

    Вернуться в начало страницы +Ответить с цитированием данного сообщения UNISASA сообщение13.7.2009, 16:50

    Сообщение #15

    Senior Member

    Группа: Пользователи

    Сообщений: 790

    Регистрация: 21.3.2008

    Из: Москва

    Пользователь №: 32 090

    Пол: муж
    Лансер 9 1.6 STW

    Коллега, привет,

    Тоже являюсь обладателем чудотехники от JVC и вот, что нарыл:


    Цена вопроса - около 880 руб.

    а вот ссылка на аналоги

    http://www.pccar.ru/showthread.php?t=5849

    В догонку у меня вопрос:
    Какова цель задействия этого разъема, ведь он преобразуется в обычный линейный выход типа RCA.
    Или вы хотите подключить СД-чейнджер по фирменному интерфейсу типа i Link (по-моему у Пионеров)?

    Вернуться в начало страницы +Ответить с цитированием данного сообщения nik9111 сообщение13.7.2009, 18:54

    Сообщение #16

    Newbie

    Группа: Пользователи

    Сообщений: 38

    Регистрация: 1.2.2009

    Пользователь №: 45 083

    Пол: муж
    lancer 9

    У меня в пионере тоже свой AUX разьем. Долго искал в интернете что это за разьем и где его купить. Нашел инфу что в штатах он стоит 30 дол. а на митинском 100 дол. В итоге купил на Савеловском за 700 р. Поставил - все работает.

    Вернуться в начало страницы +Ответить с цитированием данного сообщения UNISASA сообщение14.7.2009, 11:31

    Сообщение #17

    Senior Member

    Группа: Пользователи

    Сообщений: 790

    Регистрация: 21.3.2008

    Из: Москва

    Пользователь №: 32 090

    Пол: муж
    Лансер 9 1.6 STW

    Цитата(vGera @ 23.6.2009, 23:23)


    ...Подскажите, если кто в курсе, как называется разъем, устанавливаемый на зад магнитол JVC и как я понял Sony и еще кого-то, для подключения внешних устройств (линейный вход, внешний тюнер, changer и т.п.)?

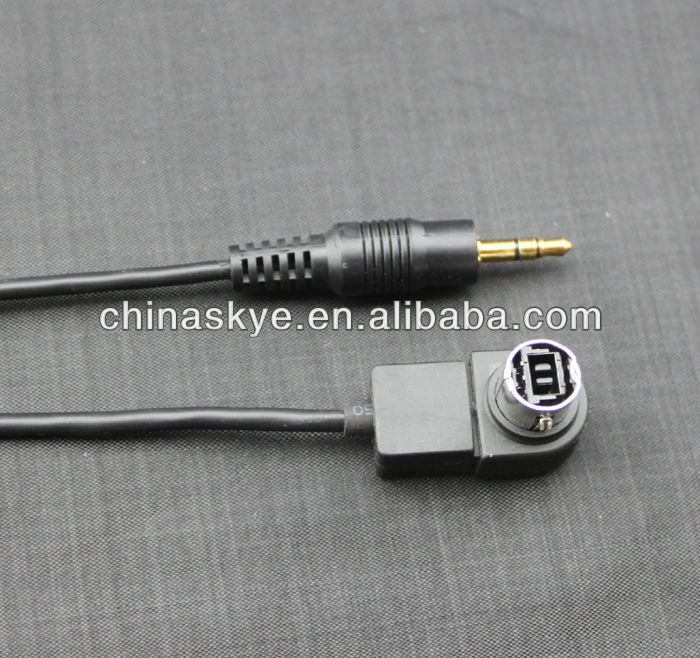

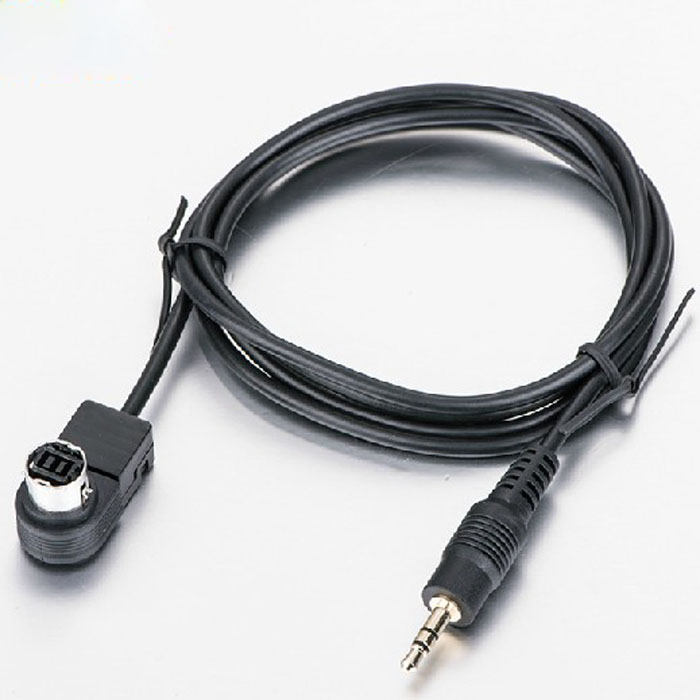

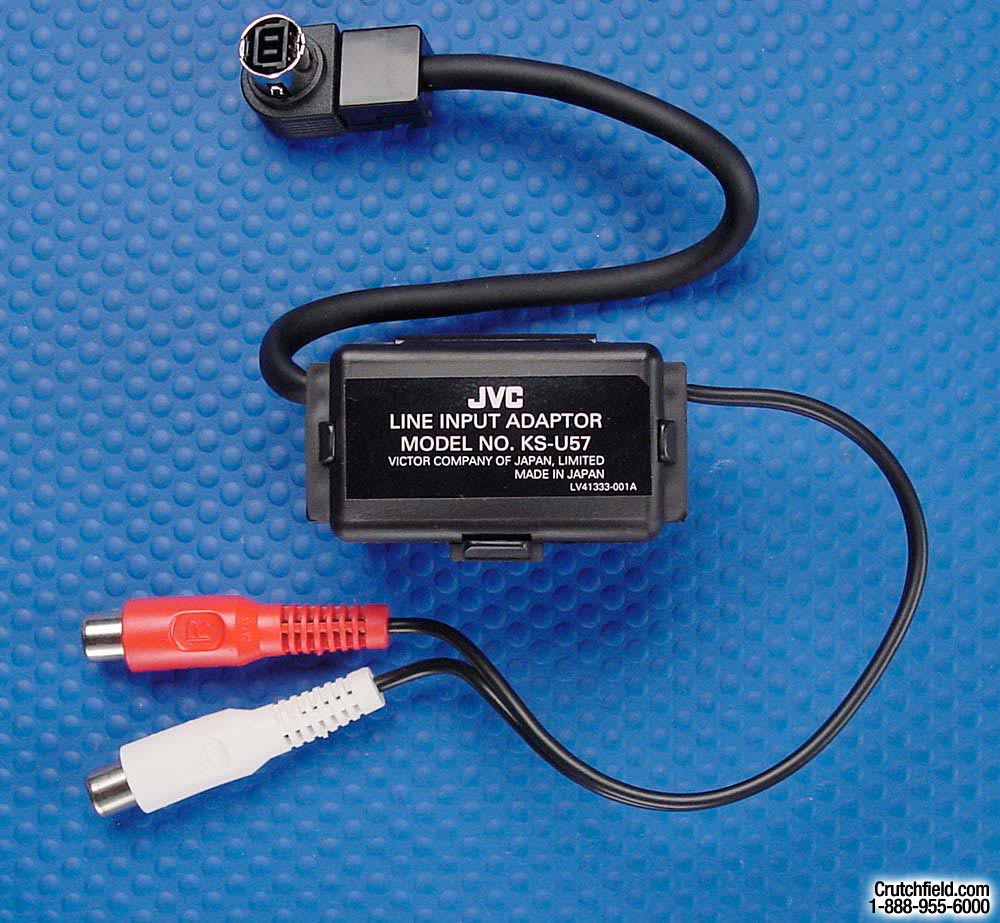

    В каталоге JVC есть два вида соединительный кабелей: KS-U57 и KS-U58 (отличие: RCA/female или MiniJack на одном конце)

    Для подключения i Pod используется кабель KS-PD100 или KS-PD500

    У других брендов (Eclipse, Alpine...) марка раъзема (кабелей) другая
