Как сделать линии одной толщины в автокаде


  • автокаде autocad-logo line weight

    Нормы и правила черчения требуют применения различных типов и толщин линий для отображения различных свойств объекта. Работая в Автокаде, вам рано или поздно обязательно понадобится сделать начерченную линию толще или тоньше.

    Замена веса линии относится к основам использования AutoCAD, и в этом нет ничего сложного. Справедливости ради, отметим, что здесь есть один нюанс — толщины линий могут не меняться на экране. Разберемся, что можно сделать в такой ситуации.

    Содержание

    Быстрая замена толщины линии

    1. Начертите линию или выделите уже нарисованный объект, которому нужно поменять толщину линии.

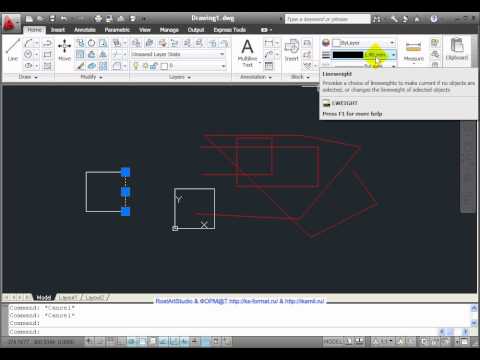

    2. На ленте зайдите в «Главная» — «Свойства». Нажмите на пиктограмму толщины линий и выпадающем списке выберите подходящую.

    Как изменить толщину линии в AutoCAD 1

    3. Выбранная линия изменит толщину. Если этого не произошло, значит у вас по умолчанию отключен показ веса линий.

    Обратите внимание на нижнюю часть экрана и строку состояния. Нажмите на пиктограмму «Вес линий». Если она имеет серый цвет — значит режим показа толщин отключен. Нажмите на пиктограмму и она окрасится в синий цвет. После этого толщина линий в Автокаде станет видна.

    Как изменить толщину линии в AutoCAD 2

    Как изменить толщину линии в AutoCAD 4

    Если эта пиктограмма отсутствует на строке состояния — не беда! Нажмите на крайнюю правую кнопку в строке и щелкните на строке «Толщина линий».

    Как изменить толщину линии в AutoCAD 3

    Как изменить толщину линии в AutoCAD 5

    Есть и другой способ замены толщины линии.

    1. Выделите объект и щелкните по нему правой кнопкой мыши. Выберите «Свойства».

    Как изменить толщину линии в AutoCAD 6

    2. В открывшейся панели свойств найдите строку «Вес линий» и в выпадающем списке задайте толщину.

    Как изменить толщину линии в AutoCAD 7

    Этот метод также даст эффект только при включенном режиме отображения толщин.

    Связанная тема: Как сделать пунктирную линию в AutoCAD

    Замена толщины линии в блоке

    Описанный выше способ подходит для отдельных объектов, но если примените его для объекта, который формирует блок, толщина его линий меняться не будет.

    Чтобы отредактировать линии элемента блока проделайте следующее:

    1. Выделите блок и щелкните по нему правой кнопкой мыши. Выберите «Редактор блоков»

    Как изменить толщину линии в AutoCAD 8

    2. В открывшемся окне выделите требуемые линии блока. Щелкните по ним правой кнопкой мыши и выберите «Свойства». В строке «Вес линий» выберите толщину.

    Как изменить толщину линии в AutoCAD 9

    В окне предварительного просмотра вы увидите все изменения линий. Не забудьте активировать режим отображения толщины линий!

    3. Нажмите «Закрыть редактор блоков» и «Сохранить изменения»

    Как изменить толщину линии в AutoCAD 10

    4. Блок изменился в соответствии с редактированием.

    Как изменить толщину линии в AutoCAD 11

    Советуем прочесть: Как пользоваться AutoCAD

    Вот и все! Теперь вы знаете как делать толстые линии в Автокаде. Используйте эти приемы в своих проектах для быстрой и эффективной работы!
